Módulo 05 · Hardware

Arquitetura da Placa-Mãe, Sockets & Memória RAM

Portal de Computação — Trilha de Hardware
Gestão da Tecnologia da Informação — Fatec Assis

Portal de Computação · Módulo 05: Placa-Mãe, Sockets & Memórias

Agenda do Módulo 05 — 50 minutos

Bloco Tempo Tópico Conexão com Fundamentos
1 10 min O que é a Placa-Mãe & PCB Multicamada Chaves e Barramentos Físicos
2 10 min Fatores de Forma (ATX, Micro-ATX, Mini-ITX) Dimensões e Slots de Expansão
3 15 min Socket do Processador (LGA vs PGA/AM5) Encaixe Físico dos Transistores
4 15 min Memória RAM (DRAM/SRAM, Dual Channel, DDR5) Cargas Voláteis & Bits 0/1
Portal de Computação · Módulo 05: Placa-Mãe, Sockets & Memórias

Bloco 1 · A Placa-Mãe

A Espinha Dorsal do Sistema

Portal de Computação · Módulo 05: Placa-Mãe, Sockets & Memórias

O que é a Placa-Mãe?

┌──────────────────────────────────────────────────────────┐
│                   PLACA-MÃE (PCB ATX)                    │
│                                                          │
│   ┌───────────────┐     DDR5 (IMC)    ┌──────────────┐   │
│   │ Socket CPU    │ ═════════════════▶│ Slots DIMM   │   │
│   └───────┬───────┘                   └──────────────┘   │
│           │ PCIe x16 (Linhas Diretas)                    │
│           ▼                                              │
│   ┌───────────────┐                   ┌──────────────┐   │
│   │  GPU Discreta │    DMI 5.0        │ Chipset PCH  │   │
│   └───────────────┘ ◄═══════════════► └──────────────┘   │
└──────────────────────────────────────────────────────────┘

3 Funções Centrais: Interconexão Física, Comunicação de Dados e Distribuição de Energia.

Portal de Computação · Módulo 05: Placa-Mãe, Sockets & Memórias

Bloco 2 · Fatores de Forma

ATX, Micro-ATX, Mini-ITX, E-ATX

Portal de Computação · Módulo 05: Placa-Mãe, Sockets & Memórias

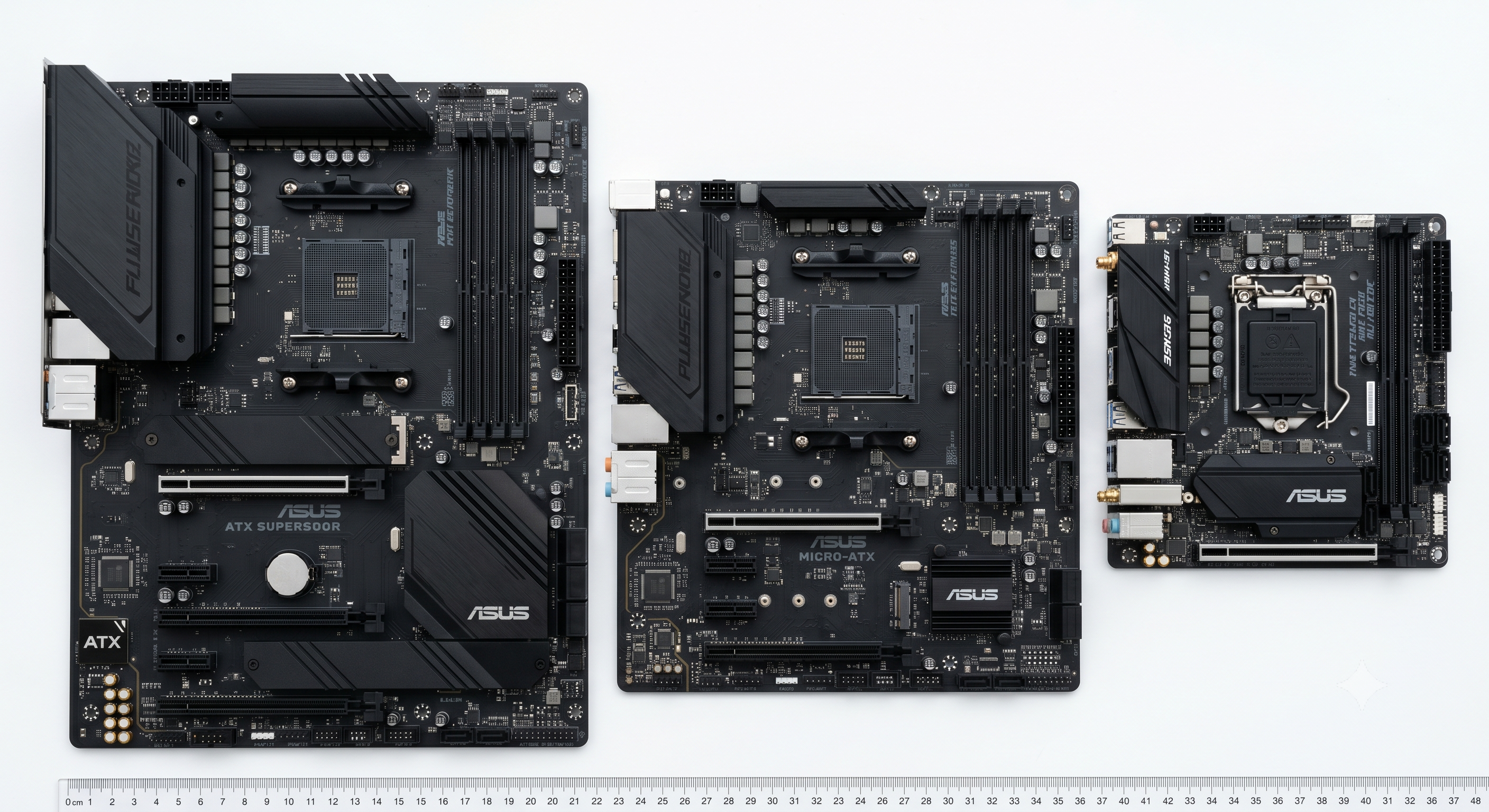

Fatores de Forma — Comparativo Físico

Fator de Forma Dimensões Slots PCIe Típicos Slots DIMM
E-ATX 4–7 slots 4–8 slots
ATX 4–7 slots 4 slots
Micro-ATX 2–4 slots 2–4 slots
Mini-ITX 1 slot (GPU) 2 slots
Portal de Computação · Módulo 05: Placa-Mãe, Sockets & Memórias

Bloco 3 · Socket do Processador

LGA vs PGA / AM5

Portal de Computação · Módulo 05: Placa-Mãe, Sockets & Memórias

Encaixe e Interface Física do Processador

  • LGA (Land Grid Array): Pinos no soquete da placa-mãe; CPU possui apenas contatos (Intel LGA 1700/1851, AMD AM5).
  • PGA (Pin Grid Array): Pinos na própria CPU; soquete possui furos de encaixe (AMD AM4 antigo).
Portal de Computação · Módulo 05: Placa-Mãe, Sockets & Memórias

Bloco 4 · Memória RAM

DRAM, SRAM, Dual Channel & DDR5

Portal de Computação · Módulo 05: Placa-Mãe, Sockets & Memórias

Volatilidade e Funcionamento da Memória

  • SRAM (Static RAM): 6 transistores (flip-flops) por bit. Ultrarrápida, sem refresh (Caches L1/L2/L3).
  • DRAM (Dynamic RAM): 1 transistor + 1 capacitor por bit. Exige ciclos constantes de refresh (pentes DIMM).
Capacitor Carregado   = Tensão Alta ➔ Bit 1
Capacitor Descarregado = Tensão Baixa ➔ Bit 0

Arquitetura Dual Channel

  • Instalação de pentes em pares para dobrar a largura de banda de comunicação com o controlador de memória (IMC).
Portal de Computação · Módulo 05: Placa-Mãe, Sockets & Memórias

Resumo do Módulo 05

  1. Placa-Mãe: Hub central em PCB multicamada.
  2. Fatores de Forma: ATX é o padrão desktop; Mini-ITX para sistemas compactos.
  3. Socket: LGA vs PGA.
  4. RAM: DRAM exige refresh; Dual Channel dobra a taxa de transferência.

💡 Próximo Módulo: Módulo 06 — Barramentos (PCIe/DMI), NVMe, Gestão Térmica, Fonte PSU e Arquiteturas SoC/IA.
